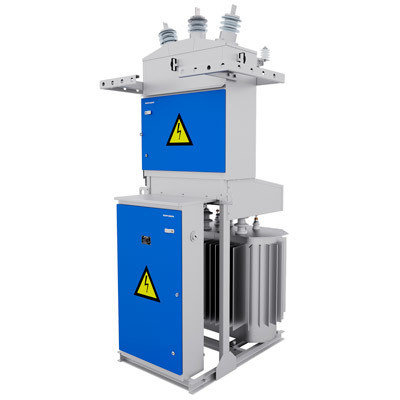

Мачтовая трансформаторная подстанция мощностью 25-250 кВА - КТП мачтовая
ТУ 3412-118-63919543-2015
МТП предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с изолированной нейтралью на стороне 6 (10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ. Устанавливаются на двух или четырех опорах. Силовой трансформатор размещается открыто на направляющих. В качестве отходящих линий применяются как ВЛ, так и КЛ
Условия эксплуатации
- Высота над уровнем моря до 1000 м
- Температура окружающего воздуха не выше 45 °С и не ниже минус 45 °С
- Относительная влажность воздуха до 80 % при температуре +15 °С
- Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию
| Наименование параметра | Значение параметра |
|---|---|
| Число применяемых силовых трансформаторов, шт. | 1 |
| Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250 |
| Номинальное напряжение на стороне высшего напряжения (на стороне ВН), кВ | 6 или 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Число отходящих линий РУНН | по опросному листу |
| Номинальный ток сборных шин на стороне ВН, А | 630; 1000 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
| Степень защиты по ГОСТ 14254-96 | IP 44 |
- Цена: Цену уточняйте
